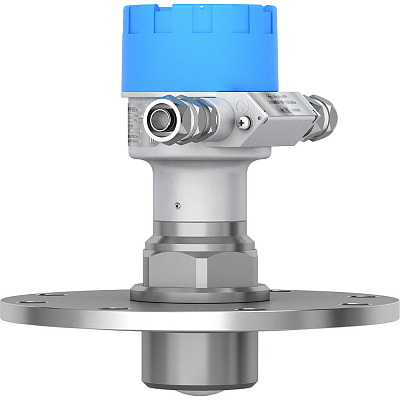

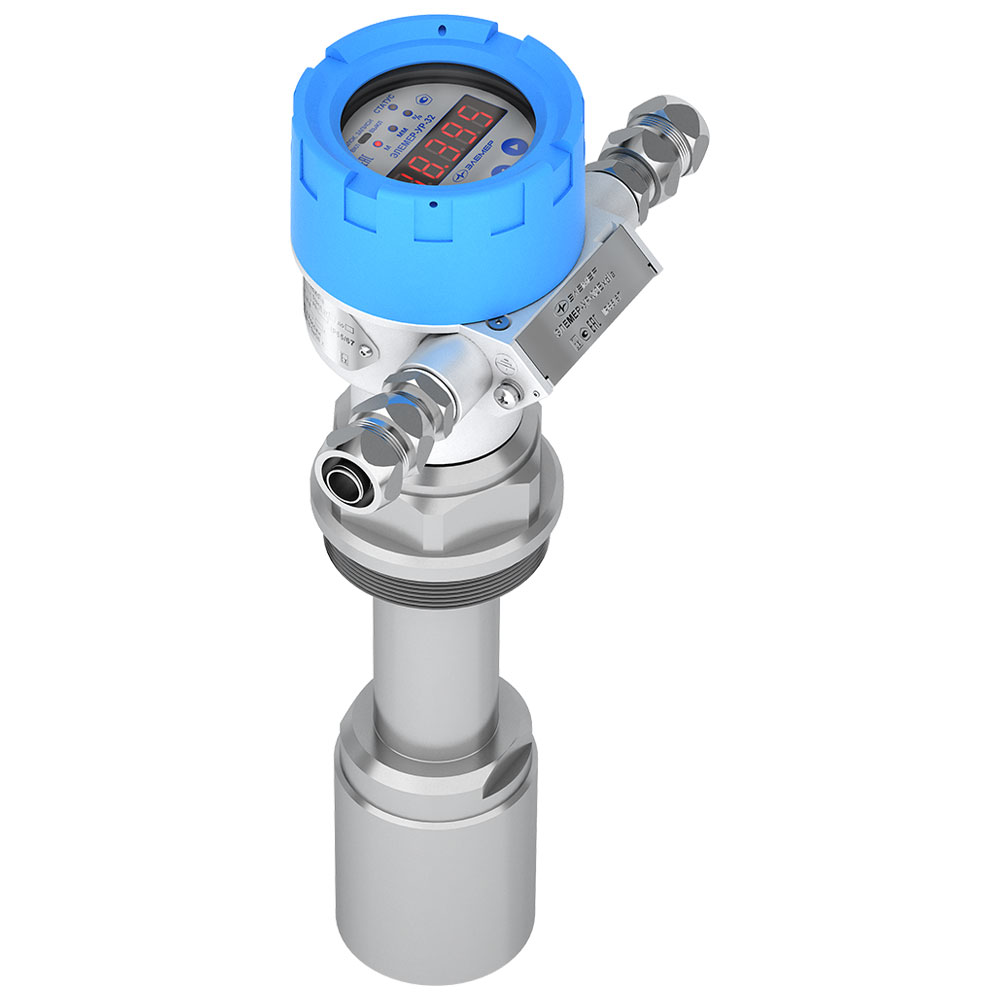

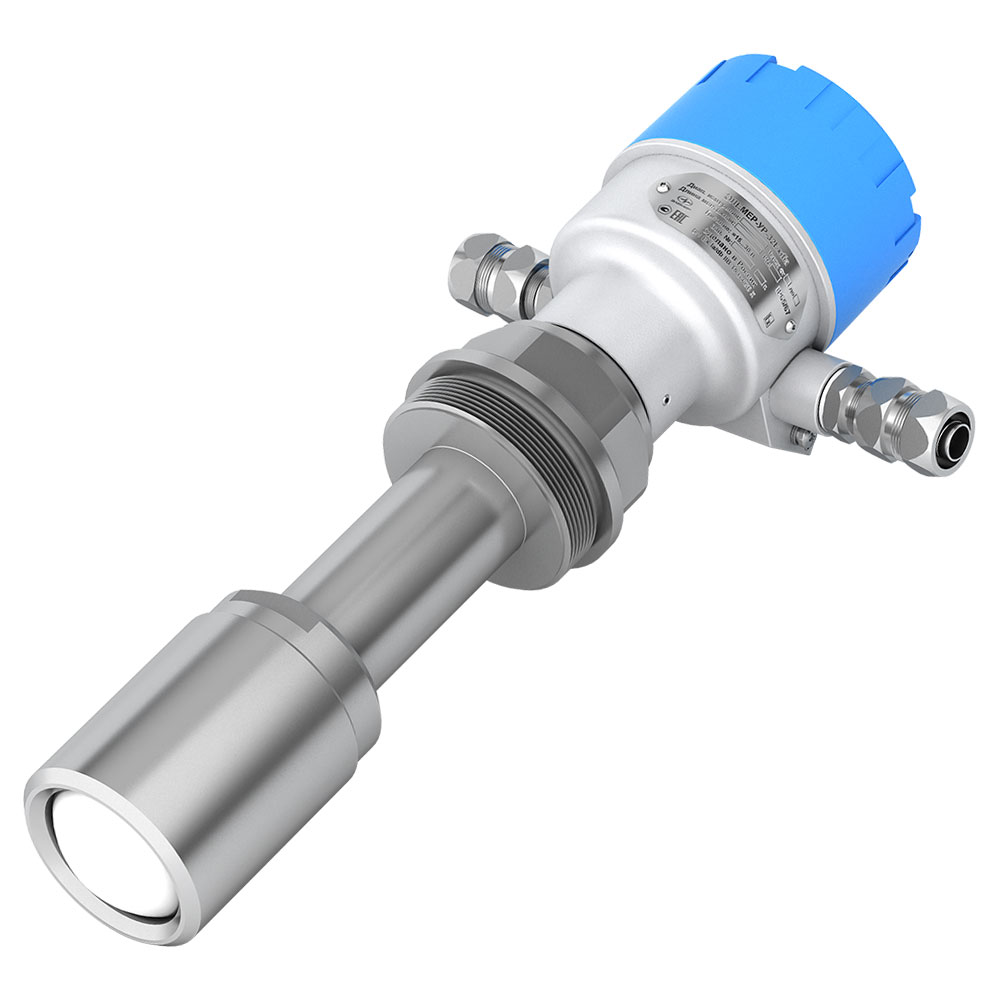

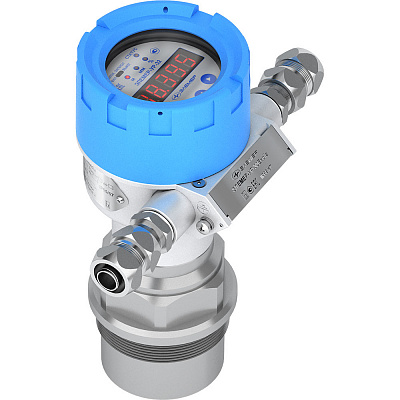

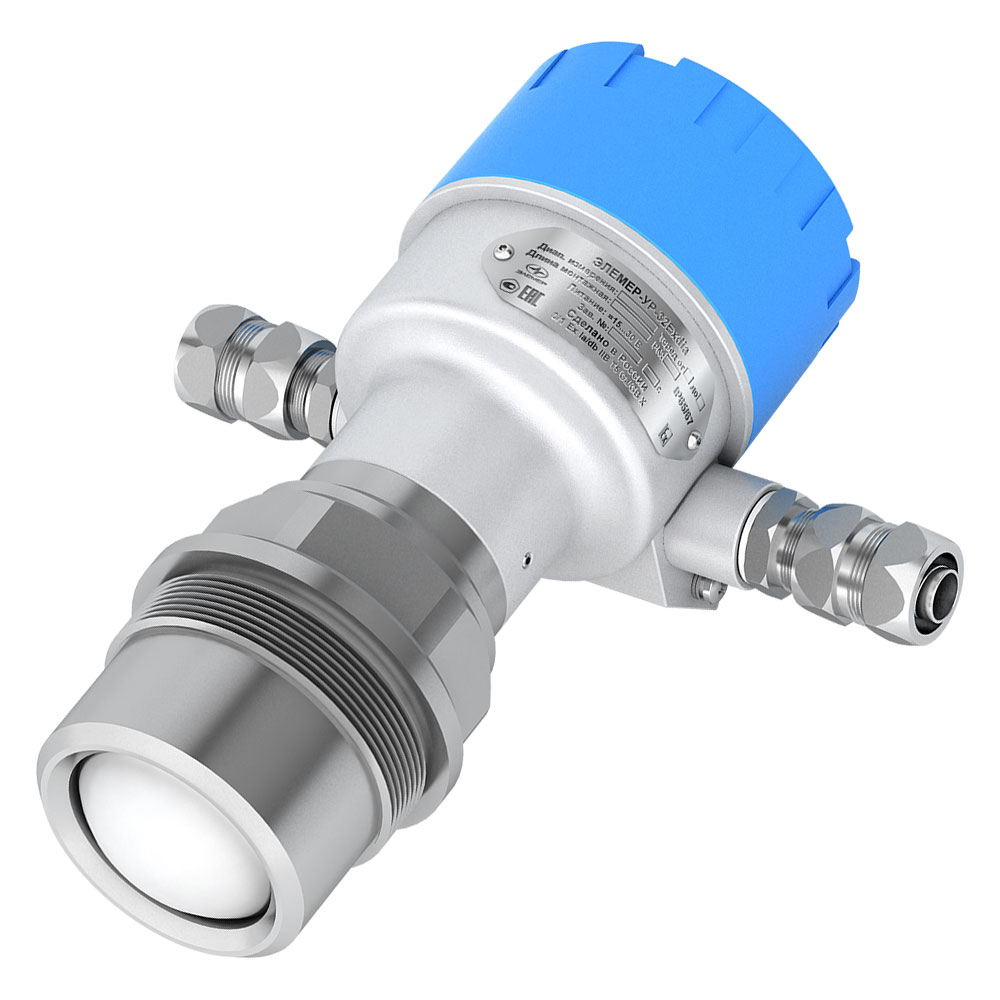

Уровнемеры радарные ЭЛЕМЕР-УР-32

Уровнемеры радарные ЭЛЕМЕР-УР-32 предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред) и сыпучих продуктов в резервуарах различного типа, открытых каналах и непрерывного преобразования измеренного значения в унифицированный выходной сигнал силы постоянного тока и цифровой сигнал HART-протокола.

Приборы данного типа используются в системах автоматического контроля, регулирования и управления технологическими процессами в различных областях промышленности и энергетики.

Принцип действия

Принцип действия уровнемеров основан на облучении поверхности измеряемой среды частотно-модулированным сигналом сверх высокой частоты. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается с небольшой временной задержкой.

На основании частоты излученных и принятых сигналов рассчитывается разница частот, используемая при дальнейшей обработке сигнала. Разница частот трансформируется в частотный спектр с помощью быстрого преобразования Фурье (БПФ), на основании которого затем рассчитывается расстояние до поверхности раздела сред.

Функциональные особенности

• Измерение и преобразование уровня жидких, сыпучих и кусковых сред с высокой точностью — ±2; ±3 мм;
• Варианты исполнения: общепромышленное, Exdib, Exd;
• Частота излучения — 80 ГГц;
• Диапазон измерения — до 30 метров;
• Угол раскрытия луча — 3°
• Возможность перенастройки диапазона измерения;
• Степень защиты от пыли и влаги — IP67.

Основные характеристики

Варианты исполнения:

• Общепромышленное;

• Взрывозащищенное:
• Exdib (1Ex db ib IIA-IIВ T3…5 Gb X);
• Exd (1Ex db IIA-IIВ T3…5 Gb X; 0/1Ex db IIA-IIВ T3…5 Ga/Gb X);
• Атомное, класс безопасности по НП-001, НП-016, НП-033.

Максимальное давление контролируемой среды — 1,6 МПа.

Диапазон температуры контролируемой среды — от –40…+70 °С.

Диапазон измерения уровня — 500…30 000 мм.

Предел допускаемой абсолютной погрешности измерения: ±2 мм, ±3 мм.

Присоединение к процессу:

• Резьба G3″;
• Фланцы DN100, DN150 или DN200

Напряжение питания:

• ЭЛЕМЕР-УР-32/М1 — =24 В, исполнение с питанием от внешнего источника питания (4-проводное подключение);
• ЭЛЕМЕР-УР-32/М2 — =24 В, исполнение с питанием по токовой петле (2-проводное подключение);

Индикация — многофункциональный OLED-индикатор с кнопками управления.

Выходные сигналы: 4…20 мА, HART v.7.

Климатическое исполнение — от –40…+70 °С.

Степень защиты от пыли и влаги — IP65/ IP67.

Электромагнитная совместимость (ЭМС) — III-A.

Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.

* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с руководством НПП «ЭЛЕМЕР».

Применяется совместно с ЭЛЕМЕР-БПРС-51.
